SPT 2,5/ 5-H-5,0-EX

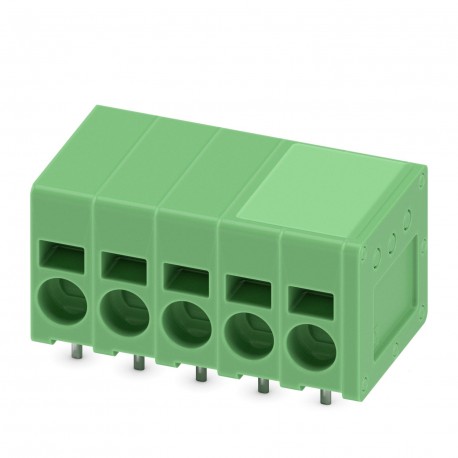

SPT 2,5/ 5-H-5,0-EX 1732412 PHOENIX CONTACT PCB terminal block
$3.72USD
2735 en stock
Especificaciones clave
:0.2 mm² / flexible / > 10 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Paso:5 mm
Resultado:Test passed
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Paso | 5 mm |
| Resultado | Test passed |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 26.4 mm |
| Altura [h] | 16 mm |
| Longitud [l] | 14.4 mm |
| Disposición de los pines | Linear pinning |
| Espaciado de pines | 8.2 mm |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Aceleración | 5g (60.1 Hz ... 150 Hz) |
| Línea de productos | COMBICON Terminals M |
| Tipo de producto | Printed circuit board terminal |
| Diámetro del agujero | 1.2 mm |
| Tipo de montaje | Wave soldering |
| Especificación | IEC 60998-2-2:2002-12 |
| Identificación | 0344 II 2GD / Ex eb IIC Gb |
| Número de filas | 1 |
| Dimensiones de los pines | 0.8 x 0.8 mm |
| Familia de productos | SPT 2,5/..-H-EX |
| Color (Carcasa) | green (6021) |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Revisión del artículo | 03 |
| Material de contacto | Cu alloy |
| Altura instalada | 13.5 mm |
| Longitud de pelado | 10 mm |
| Tiempo de exposición | 5 s |
| Método de conexión | Push-in spring connection |
| Certificado IECEx | IECEx KEM 07.0057 U |
| Tipo de embalaje | packed in cardboard |
| Corriente nominal IN | 23 A |
| Tensión nominal UN | 176 V |
| Dibujo dimensional | |
| Material aislante | PA |
| Nota sobre la aplicación | Rated insulation voltage with pitch spacerRZ-SPT 2,5-2,5: 275 VRZ-SPT 2,5-5,0: 440 V |
| Número de puestos | 5 |
| Número de potenciales | 5 |
| Sección transversal nominal | 2.5 mm² |
| Número de conexiones | 5 |
| Longitud del pin de soldadura [P] | 2.5 mm |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | hot-dip tin-plated |
| Grupo de materiales aislantes | I |
| Pines de soldadura por potencial | 2 |
| CTI según IEC 60112 | 600 |
| Sección transversal del conductor AWG | 24 ... 14 |
| Sección transversal del conductor rígido | 0.2 mm² ... 4 mm² |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -50 °C ... 110 °C |
| Certificado de examen de tipo UE | KEMA 07ATEX0193 U |
| Sección transversal del conductor flexible | 0.2 mm² ... 2.5 mm² |
| Prueba de aumento de temperatura requerida | Increase in temperature ≤ 45 K |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Corriente nominal/sección transversal del conductor | 23 A/2.5 mm² |
| Área de soldadura de la superficie metálica (capa superior) | Tin (4 - 8 µm Sn) |
| Punto terminal de la superficie metálica (capa superior) | Tin (4 - 8 µm Sn) |
| Resistencia de aislamiento, posiciones vecinas | 109Ω |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 | 125 °C |
| Sección transversal del conductor, flexible, con casquillo, con manguito de plástico | 0.25 mm² ... 1.5 mm² (Stripping length 8 mm) |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0.25 mm² ... 2.5 mm² (Stripping length 8 mm) |
| Sección transversal del conductor/tipo de conductor/punto de ajuste de fuerza de tracción/valor real | 0.2 mm² / solid / > 10 N |
Descripción del producto
Terminal block for printed circuit board, nominal current: 23 A, nominal section: 2.5 mm², number of potentials: 5, number of rows: 1, number of poles per row: 5, article family: SPT 2.5/.. -H-EX, pit
