SPT-SMD 1,5/10-H-5,0 R72

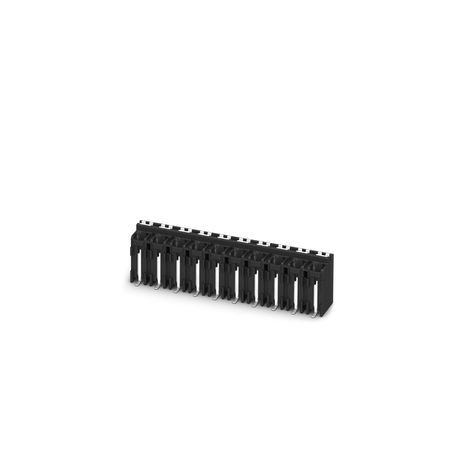

SPT-SMD 1,5/10-H-5,0 R72 1376723 PHOENIX CONTACT Terminal block for printed circuit board, nominal current: ..
$4.45USD
2295 en stock
Especificaciones clave
:0.2 mm² / flexible / > 10 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Paso:5 mm
Resultado:Test passed
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Paso | 5 mm |
| Resultado | Test passed |
| Proceso | Reflow soldering |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Nivel de ESD | (D) electrostatically conductive |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 49 mm |
| Altura [h] | 9.7 mm |
| Longitud [l] | 13.6 mm |
| Disposición de los pines | Linear pad geometry |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Geometría de la almohadilla | 1.6 x 4 mm |
| Línea de productos | COMBICON Terminals S |
| Tipo de producto | Printed circuit board terminal |
| Diámetro del agujero | 1.1 mm |
| Tipo de montaje | SMD soldering |
| Especificación | IEC 60998-2-2:2002-12 |
| Número de filas | 1 |
| Dimensiones de los pines | 0.7 x 0.3 mm |
| Familia de productos | SPT 1,5/..-H-SMD |
| [W] ancho de la cinta | 72 mm |
| Color (Carcasa) | black (9005) |
| Material de contacto | Cu alloy |
| Altura instalada | 7.7 mm |
| Longitud de pelado | 8 mm |
| Tiempo de exposición | 5 s |
| Método de conexión | Push-in spring connection |
| Tipo de embalaje | 72 mm wide tape |
| [A] diámetro de la bobina | 330 mm |
| Corriente nominal IN | 17.5 A |
| Tensión nominal UN | 320 V |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Material aislante | LCP |
| Número de puestos | 10 |
| Tipo de embalaje exterior | Transparent-Bag |
| Tensión nominal (II/2) | 500 V |
| Instrucciones de montaje: | This item is not suitable for PCB cleaning with liquids. |
| Sección transversal nominal | 1.5 mm² |
| Tensión nominal (III/2) | 320 V |
| Tensión nominal (III/3) | 250 V |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | hot-dip tin-plated |
| Nivel de sensibilidad a la humedad | MSL 1 |
| Color (Elemento actuador) | white (9010) |
| Grupo de materiales aislantes | IIIa |
| Pines de soldadura por potencial | 2 |
| CTI según IEC 60112 | 175 |
| Tensión de sobretensión nominal (II/2) | 4 kV |
| Sección transversal del conductor AWG | 24 ... 16 |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Ciclos de soldadura en el reflujo | 3 |
| [W2] dimensión total de la bobina | 78.4 mm |
| Temperatura de clasificación Tc | 260 °C |
| Sección transversal del conductor rígido | 0.2 mm² ... 1.5 mm² |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Tensión de aislamiento nominal (II/2) | 500 V |
| Sección transversal del conductor flexible | 0.2 mm² ... 1.5 mm² |
| Tensión de aislamiento nominal (III/2) | 320 V |
| Tensión de aislamiento nominal (III/3) | 250 V |
| distancia mínima de fuga (II/2) | 5 mm |
| Prueba de aumento de temperatura requerida | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| distancia de fuga mínima (III/2) | 3.2 mm |
| distancia de fuga mínima (III/3) | 4 mm |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Índice de seguimiento comparativo (IEC 60112) | CTI 175 |
| Área de soldadura de la superficie metálica (capa superior) | Tin (4 - 8 µm Sn) |
| Punto terminal de la superficie metálica (capa superior) | Tin (4 - 8 µm Sn) |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 3 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 3 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/3) | 3 mm |
| Sección transversal del conductor, flexible, con casquillo, con manguito de plástico | 0.2 mm² ... 0.75 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0.2 mm² ... 1.5 mm² |
| Sección transversal del conductor/tipo de conductor/punto de ajuste de fuerza de tracción/valor real | 0.2 mm² / solid / > 10 N |
Descripción del producto
PCB terminal, nominal current: 13.5 A, nominal voltage (III/2): 320 V, nominal cross-section: 1.5 mm², number of rows: 1, number of poles per row: 10, article family: SPT 1.5/.. -H-SMD, pitch: 5mm, co
