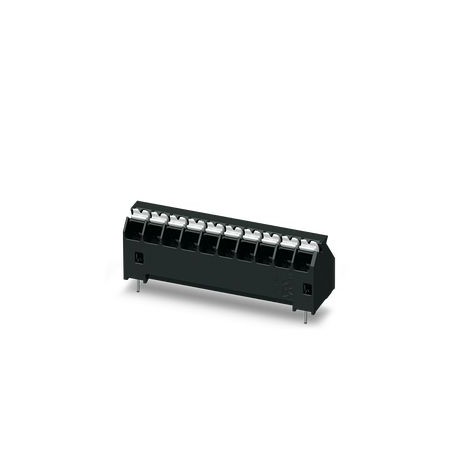

SPTA-THR 1,5/ 6-3,81BDWH-PCR44
SPTA-THR 1,5/ 6-3,81BDWH-PCR44 1531590 PHOENIX CONTACT PCB terminal, nominal current: 13.5 A, nominal voltag..
$2.75USD
3668 en stock
Especificaciones clave
:0.34 mm² ... 1.5 mm² (Push-in connection)
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Paso:3.81 mm
Resultado:Test passed
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.34 mm² ... 1.5 mm² (Push-in connection) | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Paso | 3.81 mm |
| Resultado | Test passed |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Nivel de ESD | (D) electrostatically conductive |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 23.65 mm |
| Altura [h] | 15.07 mm |
| Longitud [l] | 11.6 mm |
| Disposición de los pines | Linear pinning |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Línea de productos | COMBICON Terminals S |
| Tipo de producto | Printed circuit board terminal |
| Diámetro del agujero | 1.1 mm |
| Tipo de montaje | THR soldering |
| Especificación | IEC 60999-1:1999-11 |
| Número de filas | 1 |
| Familia de productos | SPTA 1,5/..-THR |
| [W] ancho de la cinta | 44 mm |
| Color (Carcasa) | black (9005) |
| Material de contacto | Cu alloy |
| Altura instalada | 12.47 mm |
| Longitud de pelado | 10 mm |
| Tiempo de exposición | 5 s |
| Método de conexión | Push-in spring connection |
| Tipo de embalaje | 44 mm wide tape |
| [A] diámetro de la bobina | 330 mm |
| Corriente nominal IN | 17.5 A |
| Tensión nominal UN | 160 V |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Material aislante | LCP |
| Número de puestos | 6 |
| Tipo de embalaje exterior | Transparent-Bag |
| Tensión nominal (II/2) | 250 V |
| Instrucciones de montaje: | This item is not suitable for PCB cleaning with liquids. |
| Sección transversal nominal | 1.5 mm² |
| Tensión nominal (III/2) | 160 V |
| Tensión nominal (III/3) | 160 V |
| Longitud del pin de soldadura [P] | 2.6 mm |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | hot-dip tin-plated |
| Color (Elemento actuador) | signal white (9003) |
| Grupo de materiales aislantes | IIIa |
| Pines de soldadura por potencial | 1 |
| CTI según IEC 60112 | 175 |
| Tensión de sobretensión nominal (II/2) | 2.5 kV |
| Tensión de sobretensión nominal (III/2) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) | 2.5 kV |
| [W2] dimensión total de la bobina | 50.4 mm |
| Sección transversal del conductor rígido | 0.2 mm² ... 1.5 mm² (Conductor connection with open terminal point) |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Tensión de aislamiento nominal (II/2) | 250 V |
| Sección transversal del conductor flexible | 0.5 mm² ... 1.5 mm² |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Tensión de aislamiento nominal (III/3) | 160 V |
| distancia mínima de fuga (II/2) | 2.5 mm |
| Prueba de aumento de temperatura requerida | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| distancia de fuga mínima (III/2) | 1.6 mm |
| distancia de fuga mínima (III/3) | 2.5 mm |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Índice de seguimiento comparativo (IEC 60112) | CTI 175 |
| Área de soldadura de la superficie metálica (capa superior) | Tin (2 - 4 µm Sn) |
| Punto terminal de la superficie metálica (capa superior) | Tin (2 - 4 µm Sn) |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/3) | 1.5 mm |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 | 125 °C |
| Sección transversal del conductor, flexible, con casquillo, con manguito de plástico | 0.25 mm² ... 1.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0.25 mm² ... 1.5 mm² |
| Sección transversal del conductor/tipo de conductor/punto de ajuste de fuerza de tracción/valor real | 0.2 mm² / solid / > 10 N |
| 2 conductores de igual sección, flexibles, con casquillo TWIN con funda de plástico | 0.5 mm² ... 0.75 mm² |
Descripción del producto
PCB terminal block, nominal current: 17.5 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm2, number of rows: 1, number of positions per row: 6, product range: SPTA 1,5/..-THR, pitch: 3.8
