STTB 4-PE

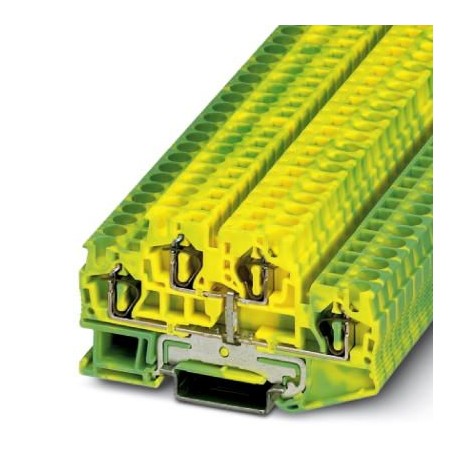

STTB 4-PE 3036039 PHOENIX CONTACT Protective conductor double-level terminal block, Cross section: 0.08 mm²
$6.96USD
1470 en stock
Especificaciones clave
:Mechanical engineering
Nota:Please observe the current carrying capacity of the DIN rails.
Color:green-yellow
Ancho:6.2 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Mechanical engineering | |
| Nota | Please observe the current carrying capacity of the DIN rails. |
| Color | green-yellow |
| Ancho | 6.2 mm |
| Longitud | 83.5 mm |
| Nivel de TEA | 6.12 (m/s2)2/Hz |
| Forma de choque | Half-sine |
| Aceleración | 3.12 g |
| Espectro de prueba | Service life test category 2, bogie mounted |
| Duración del choque | 18 ms |
| Frecuencia de prueba | f1= 5 Hz to f2= 250 Hz |
| Altura NS 35/15 | 55 mm |
| Panel lateral abierto | ja |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Altura NS 35/7,5 | 47.5 mm |
| Número de niveles | 2 |
| Grado de contaminación | 3 |
| Método de conexión | Spring-cage connection |
| Protección para los dedos | guaranteed |
| Resultado de la prueba de choque | Test passed |
| Área de aplicación | Railway industry |
| Material aislante | PA |
| Tensión de sobretensión nominal | 6 kV |
| Categoría de sobretensión | III |
| Sección transversal nominal | 4 mm² |
| Número de conexiones | 4 |
| Duración de la prueba por eje | 5 h |
| Longitud máxima de pelado | 10 mm |
| Longitud mínima de pelado | 8 mm |
| Grupo de materiales aislantes | I |
| Calibre cilíndrico interno | A4 |
| Protección del dorso de la mano | guaranteed |
| Número de choques por dirección | 3 |
| Especificación de prueba, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Sección transversal del conductor AWG máx. | 10 |
| Sección transversal del conductor AWG mín. | 28 |
| Conexión según norma | IEC 60947-7-2 |
| Sección transversal del conductor sólido máx. | 6 mm² |
| Sección transversal del conductor sólido mín. | 0.08 mm² |
| Especificación de la prueba de protección contra impactos | DIN EN 50274 (VDE 0660-514):2002-11 |
| Sección transversal del conductor flexible máx. | 4 mm² |
| Sección transversal del conductor flexible mín. | 0.08 mm² |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Resultado de la prueba de oscilación y ruido de banda ancha | Test passed |
| Aplicación de material aislante estático en frío | -60 °C |
| Especificación de prueba, oscilación, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Índice de temperatura relativa del material de aislamiento (Elec.; UL 746 B) | 130 °C |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. | 4 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. | 0.14 mm² |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico máx. | 4 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. | 0.14 mm² |
| 2 conductores de igual sección, trenzados, casquillos TWIN con manguito de plástico, máx. | 1 mm² |
| 2 conductores de igual sección, trenzados, casquillos TWIN con manguito de plástico, mín. | 0.5 mm² |
Descripción del producto
Double-deck terminal block with protective conductor, number of connections: 4, connection type: Spring connection, 1st and 2nd floor, cross-section: 0.08 mm² - 6 mm², mounting class: NS 35/7.5, NS 35
