SUBCON-PLUS F3

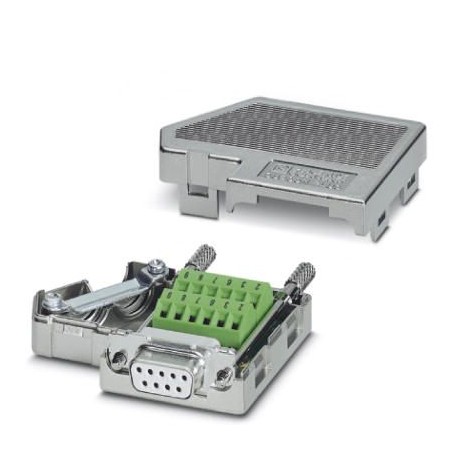

SUBCON-PLUS F3 2761871 PHOENIX CONTACT D-SUB bus connector
$0.00USD
4990 en stock
Especificaciones clave
GTIN:4017918156299
Clave de pedido:2761871
Unidad de embalaje:1 pc
País natal:DE (Germany)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918156299 |
| Clave de pedido | 2761871 |
| Unidad de embalaje | 1 pc |
| País natal | DE (Germany) |
| Conexión (General) | PCB connection |
| Número de arancel aduanero | 85366990 |
| (Condiciones ambientales) | 155 Years (SN 29500 standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| Altitud (Dimensiones) | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX (Datos de conexión) | II 3 G Ex nA IIC T4 Gc X |
| MTTF (Condiciones ambientales) | 6706 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| Longitud de pelado (general) | 5 mm |
| Método de conexión (General) | Screw connection |
| Señal (Condiciones ambientales) | RS-485 |
| Par de apriete (general) | 0.4 Nm |
| Ancho (Datos Comerciales Clave) | 16 mm |
| (Normas y Reglamentos) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altura (Datos Comerciales Clave) | 44 mm |
| Longitud (Datos Comerciales Clave) | 60 mm |
| Número de puestos (General) | 9 |
| Sistema de bus (Condiciones ambientales) | CANopen®, FIP |
| Grado de protección (Dimensiones) | IP20 |
| Prueba de gas nocivo (datos de conexión) | ISA-S71.04-1985 G3 Harsh Group A |
| Asignación de pines (condiciones ambientales) | 2,3,6,7,8,9 on two terminal blocks |
| Peso por pieza (sin embalaje) | 61.400 g |
| Material de la carcasa (Condiciones ambientales) | ABS, metal-plated |
| RoHS de China (normas y regulaciones) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Estándares y Regulaciones) | Lead 7439-92-1 |
| Par de apriete (condiciones ambientales) | 0.4 Nm |
| Corriente nominal IN (Condiciones ambientales) | 100 mA |
| Tensión nominal UN (Condiciones ambientales) | 50 V |
| Diámetro máximo del cable (Datos comerciales clave) | 10 mm |
| Diámetro mínimo del cable (Datos comerciales clave) | 6 mm |
| Tornillos de fijación SUBCON (Condiciones ambientales) | 4-40 UNC |
| Sección transversal del conductor AWG máx. (General) | 16 |
| Sección transversal del conductor AWG mín. (General) | 26 |
| Temperatura ambiente (funcionamiento) (Dimensiones) | -20 °C ... 75 °C |
| Sección transversal del conductor sólido máx. (General) | 1.5 mm² |
| Sección transversal del conductor sólido mín. (General) | 0.14 mm² |
| Sección transversal del conductor flexible máx. (General) | 1 mm² |
| Sección transversal del conductor flexible mín. (General) | 0.14 mm² |
| Ciclos de inserción/extracción (Condiciones ambientales) | > 200 |
| Conexión según norma (Datos de conexión) | CUL |
| Temperatura ambiente (almacenamiento/transporte) (Dimensiones) | -25 °C ... 80 °C |
| Libre de sustancias que puedan perjudicar la aplicación del recubrimiento (Datos de conexión) | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
Descripción del producto
D-SUB connector, 9-pole female connector, two cable entries under 35°, bus system: CANopen, FIP, pin occupancy: 2, 3, 6, 7, 8, 9; on two screw connection terminals respectively
