TBUS8-25,0-PPPPPPPS-7035VPE100

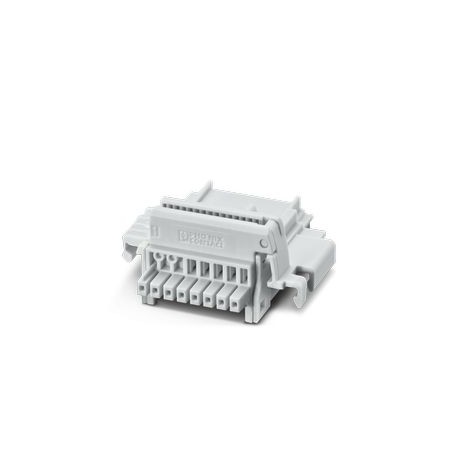

TBUS8-25,0-PPPPPPPS-7035VPE100 1442879 PHOENIX CONTACT Rail bus connectors, colour: luminous grey, rated cur..
$10.72USD
972 en stock
Especificaciones clave
Paso:2.54 mm
Resultado:Test passed
Amplitud:0.15 mm (10 Hz ... 58.1 Hz)
Frecuencia:10 - 150 - 10 Hz
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Paso | 2.54 mm |
| Resultado | Test passed |
| Amplitud | 0.15 mm (10 Hz ... 58.1 Hz) |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 29.3 mm |
| Altura [h] | 37.15 mm |
| Longitud [l] | 16.3 mm |
| Forma del pulso | Semi-sinusoidal |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Aceleración | 15g |
| Tipo de producto | DIN rail connector |
| Tipo de montaje | DIN rail mounting |
| Número de ciclos | 25 |
| Especificación | IEC 60512-5-1:2002-02 |
| Familia de productos | TBUS-8-2..-PS |
| Recomendación | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Duración del choque | 11 ms |
| Estrés térmico | 100 °C/168 h |
| Color (Carcasa) | light grey (7035) |
| Instrucciones de la prueba | X-, Y- and Z-axis (pos. and neg.) |
| Material de contacto | Cu alloy |
| Estrés corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Tiempo de exposición | 30 s |
| Sección transversal AWG | (converted acc. to IEC) |
| Tipo de embalaje | packed in cardboard |
| Resistencia de contacto | 3.7 mΩ |
| Corriente nominal IN | 6 A (parallel contacts) |
| Tensión nominal UN | 32 V |
| Grado de contaminación | 3 |
| Material aislante | PA |
| Número de puestos | 8 |
| Tipo de embalaje exterior | Carton |
| Tensión nominal (II/2) | 32 V |
| Resistencia de contacto R1 | 3.7 mΩ |
| Resistencia de contacto R2 | 3.85 mΩ |
| Tensión nominal (III/2) | 32 V |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | gold-plated |
| Grupo de materiales aislantes | I |
| CTI según IEC 60112 | 600 |
| Tensión de sobretensión nominal (II/2) | 1.5 kV |
| Número de posiciones probadas | 8 |
| Ciclos de inserción/retiro | 25 |
| Tensión de sobretensión nominal (III/2) | 1.5 kV |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tensión de aislamiento nominal (II/2) | 32 V |
| Tensión de aislamiento nominal (III/2) | 32 V |
| distancia mínima de fuga (II/2) | 0.53 mm |
| Tensión soportada a frecuencia industrial | 0.84 kV |
| distancia de fuga mínima (III/2) | 0.53 mm |
| Fuerza de extracción por pos. aprox. | 2.5 N |
| Fuerza de inserción por pos. aprox. | 2.8 N |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Tensión soportada al impulso a nivel del mar | 1.75 kV |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 55 °C |
| Portacontactos en insertoRequisitos >20 N | Test passed |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 0.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 0.5 mm |
Descripción del producto
DIN rail connector, color: light grey, nominal current: 6 A, 4 A (parallel contacts) (Serial contacts), rated voltage (III/2): 32 V, number of positions: 8, pitch: 2.54 mm, mounting: DIN rail mounting
