En stock Producto destacado
UCS 87-87-H-CCD 7035

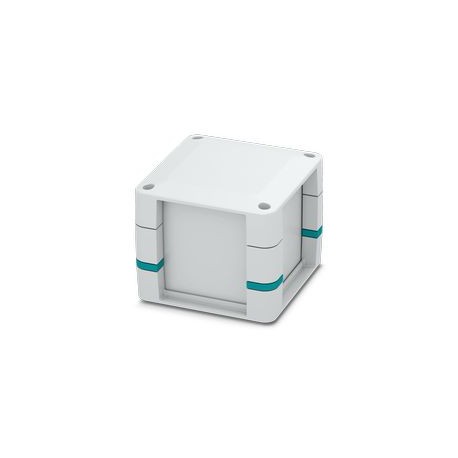

UCS 87-87-H-CCD 7035 1349251 PHOENIX CONTACT Complete enclosure for printed circuit boards, fixed in angular..
$28.30USD
391 en stock
Especificaciones clave
:Mounting of PCB on corner feeder: 0.4 Nm-0.5 Nm / 500 rpm-1000 rpm
Tipo:Tall design (CCD)
Color:light grey (7035)
Profundidad:67 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Mounting of PCB on corner feeder: 0.4 Nm-0.5 Nm / 500 rpm-1000 rpm | |
| Tipo | Tall design (CCD) |
| Color | light grey (7035) |
| Profundidad | 67 mm |
| Fuerza | 20 N |
| Ancho | 87 mm |
| Altura | 87 mm |
| Resultado | Test passed |
| General | The housing can be opened a maximum of 10 times. |
| Amplitud | 0.15 mm (10 Hz ... 58.1 Hz) |
| Frecuencia | 10 - 150 - 10 Hz |
| Dimensiones | 62 mm x 62 mm (Maximum circuit board dimensions) |
| Forma del pulso | Half-sine |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Aceleración | 2g (58.1 Hz ... 150 Hz) |
| Tipo de vivienda | Universal housings |
| Tipo de producto | Complete housing |
| Tipo de montaje | Screw mounting |
| Espesor de PCB | 0.8 mm ... 3 mm |
| Especificación | IEC 60068-2-6:2007-12 |
| Duración de la prueba | 1 h |
| Altura de caída | 50 cm |
| Serie de viviendas | UCS |
| Familia de productos | UCS 87-87 |
| Duración del choque | 11 ms |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Material de la carcasa | PC |
| Tiempo de exposición | 30 s |
| Posición de montaje | any |
| Superficie total de PCB | 3700 mm² |
| Tipo de montaje de PCB | Bolt mounting |
| Tipo de embalaje | Box packaging |
| Dibujo dimensional | |
| Material aislante | PC |
| Nota sobre los soportes de PCB | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| Espesor de la PCB | 0.8 mm ... 3 mm |
| Número de soportes para PCB | 1 |
| Código IP máximo a obtener | IP40 |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | untreated |
| Par de apriete/velocidad | Screw connection between housing halves: 1.2 Nm-1.4 Nm / 500 rpm-1000 rpm |
| CTI según IEC 60112 | 225 |
| Hay aberturas de ventilación presentes | no |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Número de choques por dirección | 3 |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (depending on power dissipation) |
| Humedad relativa (almacenamiento/transporte) | 80 % |
| Resultado, grado de protección, código IP | IP40 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 55 °C |
Descripción del producto
Complete housing for PCBs, fixed to the corner inlays, includes housing half shells, side panels closed, corner inlays with PCB attachment, screws for housing and PCB attachment, light gray housing wi
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
