UK5-RETURN BU

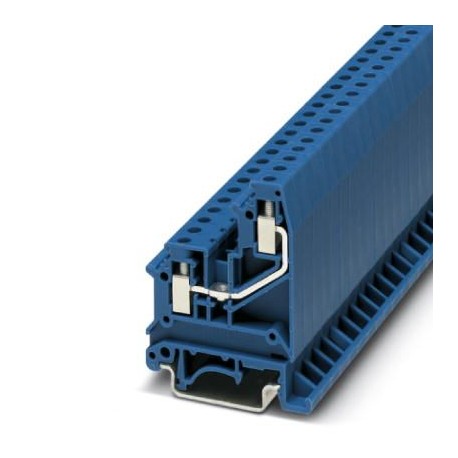

UK 5-RETURN BU 3002490 PHOENIX CONTACT Feed-through terminal block
$0.00USD
3337 en stock
Especificaciones clave
GTIN:4017918090272
Nota:Made to Order (non-returnable)
Clave de pedido:3002490
Página del catálogo:Page 227 (CL-2005)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918090272 |
| Nota | Made to Order (non-returnable) |
| Clave de pedido | 3002490 |
| Página del catálogo | Page 227 (CL-2005) |
| Unidad de embalaje | 50 pc |
| Ancho (General) | 6.2 mm |
| Longitud (general) | 47.5 mm |
| País natal | PL (Poland) |
| (Datos de conexión) | IEC / EN |
| Número de arancel aduanero | 85369010 |
| (Datos comerciales clave) | 6 mm2/ 1.4 kg |
| Altura NS 32 (General) | 63.5 mm |
| Altura NS 35/15 (General) | 66 mm |
| Rosca de tornillo (Dimensiones) | M3 |
| Altura NS 35/7,5 (General) | 58.5 mm |
| Color (Datos Comerciales Clave) | blue |
| (Normas y Reglamentos) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Longitud de pelado (Dimensiones) | 8 mm |
| Método de conexión (Dimensiones) | Screw connection |
| Punto de ajuste (datos comerciales clave) | 5 N |
| Potenciales (Datos Comerciales Clave) | 1 |
| Par de apriete máximo (Dimensiones) | 0.8 Nm |
| Par de apriete, mín. (Dimensiones) | 0.6 Nm |
| Peso por pieza (sin embalaje) | 10.910 g |
| Panel lateral abierto (Datos comerciales clave) | Yes |
| RoHS de China (normas y regulaciones) | Environmentally Friendly Use Period = 50 |
| Número de niveles (Datos comerciales clave) | 2 |
| REACh SVHC (Estándares y Regulaciones) | Lead 7439-92-1 |
| Protección de dedos (Datos comerciales clave) | guaranteed |
| Pruebas de flexión (datos comerciales clave) | 135 |
| Corriente nominal IN (Datos Comerciales Clave) | 41 A |
| Tensión nominal UN (Datos comerciales clave) | 500 V |
| Grado de contaminación (Datos Comerciales Clave) | 3 |
| Material aislante (Datos comerciales clave) | PA |
| Tensión de sobretensión nominal (datos comerciales clave) | 6 kV |
| Resultado de la prueba de tracción (Datos comerciales clave) | Test passed |
| Corriente máxima de carga (Datos comerciales clave) | 41 A (with 6 mm² conductor cross section) |
| Categoría de sobretensión (Datos comerciales clave) | III |
| Ajuste ceñido en el soporte (datos comerciales clave) | NS 32/NS 35 |
| Número de conexiones (Datos Comerciales Clave) | 2 |
| Resultado de la prueba de flexión (Datos comerciales clave) | Test passed |
| Sección transversal del conductor AWG máx. (Dimensiones) | 10 |
| Sección transversal del conductor AWG mín. (Dimensiones) | 30 |
| Conexión según norma (Dimensiones) | UL |
| Punto de ajuste de la fuerza de tracción (datos comerciales clave) | 160 N |
| Sección transversal del conductor sólido máx. (Dimensiones) | 6 mm² |
| Sección transversal del conductor sólido mín. (Dimensiones) | 0.2 mm² |
| Grupo de materiales aislantes (Datos comerciales clave) | I |
| Requisitos, caída de tensión (Datos Comerciales Clave) | U1≤ 3.2 mV; U2≤ 1.5 x U1 |
| Protección del dorso de la mano (Datos comerciales clave) | guaranteed |
| Velocidad de rotación de la prueba de flexión (datos comerciales clave) | 10 rpm |
| Resultado de la prueba de caída de tensión (Datos comerciales clave) | Test passed |
| Punto de ajuste de la prueba de sobretensión (datos comerciales clave) | 7.3 kV |
| Sección transversal del conductor flexible máx. (Dimensiones) | 4 mm² |
| Sección transversal del conductor flexible mín. (Dimensiones) | 0.2 mm² |
| Conexión según norma (Datos de conexión) | CSA |
| Resultado de la prueba de sobretensión (Datos comerciales clave) | Test passed |
| Resultado del ajuste apretado del soporte (Datos comerciales clave) | Test passed |
| Resultado de la prueba de aumento de temperatura (Datos comerciales clave) | Test passed |
| Sección transversal máxima del conductor AWG, flexible (Dimensiones) | 8 |
| Sección transversal mínima del conductor AWG, flexible (Dimensiones) | 24 |
| Clasificación de inflamabilidad según UL 94 (datos de conexión) | V2 |
| Especificación de la prueba de protección contra impactos (datos comerciales clave) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Ensayo de tracción de la sección transversal del conductor (Datos comerciales clave) | 6 mm² |
| Sección transversal con puente de inserción, sólido máx. (Dimensiones) | 4 mm² |
| Clasificación de inflamabilidad según UL 94 (datos comerciales clave) | V2 |
| 2 conductores con la misma sección transversal, sólidos máx. (Dimensiones) | 1.5 mm² |
| 2 conductores con la misma sección transversal, sólidos mín. (Dimensiones) | 0.2 mm² |
| Sección transversal con puente de inserción, trenzado máx. (Dimensiones) | 4 mm² |
| 2 conductores con la misma sección transversal, trenzados máx. (Dimensiones) | 1.5 mm² |
| 2 conductores con la misma sección transversal, trenzados mín. (Dimensiones) | 0.2 mm² |
| Sección transversal/peso del conductor para prueba de flexión (datos comerciales clave) | 0.2 mm² / 0.2 kg |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. (Dimensiones) | 2.5 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. (Dimensiones) | 0.25 mm² |
| Índice de temperatura relativa del material aislante (Elec., UL 746 B) (Datos comerciales clave) | 125 °C |
| Sección transversal del conductor flexible, con casquillo sin funda de plástico máx. (Dimensiones) | 4 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. (Dimensiones) | 0.25 mm² |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) (Datos comerciales clave) | 125 °C |
| 2 conductores de la misma sección, trenzados, casquillos sin funda de plástico, máx. (Dimensiones) | 1.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos sin funda de plástico, mín. (Dimensiones) | 0.25 mm² |
| 2 conductores de la misma sección, trenzados, casquillos TWIN con funda de plástico, máx. (Dimensiones) | 1.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos TWIN con funda de plástico, mín. (Dimensiones) | 0.5 mm² |
| Resultado de la prueba de estabilidad mecánica de los puntos terminales (conexión de 5 conductores) (Datos Comerciales Clave) | Test passed |
