USFC11

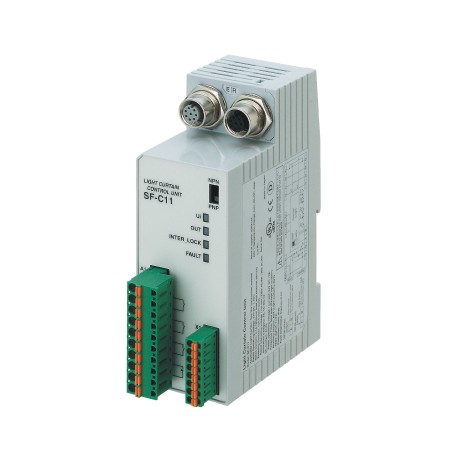

USFC11 SFC11 SF-C11 PANASONIC Control unit for SF4B, connector type
$0.00USD
4500 en stock
Especificaciones clave
Artículo:Specifications
Peso:Net weight: 320 g approx.
Detalles:Connector connection type control unit
Producto:Exclusive Control Unit for Safety Light Curtain
Información del proveedor
PANASONIC
Productos: 4316
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Artículo | Specifications |
| Peso | Net weight: 320 g approx. |
| Detalles | Connector connection type control unit |
| Producto | Exclusive Control Unit for Safety Light Curtain |
| Clasificación del fusible | Built-in electronic fuse, Triggering current: 0.5 A or more, Reset after power down |
| Número de pieza | SF-C11 |
| Nombre del producto | Exclusive Control Unit for Safety Light Curtain SF-C10 |
| Voltaje de potencia | 24 V DC ±10 % Ripple P-P 10 % or less / 100 mA or less (without safety light curtain) |
| Tiempo de respuesta | 10 ms or less |
| Salida de seguridad | NO contact × 3 (13-14, 23-24, 33-34) |
| Número de producto | SF-C11 |
| Humedad ambiental | 30 to 85 % RH, Storage: 30 to 95 % RH |
| Grado de contaminación | 2 |
| Salidas auxiliares | Safety relay contact (NC contact) × 1 (41-42) (Related to enabling path) |
| Material de cerramiento | ABS |
| Temperatura ambiente | -10 to +55 ℃+14 to +131℉(No dew condensation or icing allowed),Storage: -25 to +70 ℃-13 to +158℉ |
| Terminal de conexión | Detachable spring-cage terminal |
| Consumo actual | 100 mA or less (without light curtain) |
| Categoría de sobretensión | II |
| Resistencia a la vibración | Resistance / malfunction 10 to 55 Hz frequency, 0.35 mm0.014 inamplitudein X, Y, and Z directions for twenty times each |
| Función de borde de salida | Incorporated |
| Indicadores:Fallo (FAULT) | Yellow LED (blinks when fault occurs) |
| Normas aplicables: Japón | JIS B 9704-1 (Type 4), JIS B 9705-1(Category 4), |
| Función de selección de polaridad | Incorporated (Sliding switch allows selection of plus/minus ground)Minus ground: Correspond to PNP output safety light curtainPlus ground: Correspond to NPN output safety light curtain(Note：Please switch the sliding switch to the PNP side for minus ground and to the NPN side for plus ground.) |
| Indicadores: Fuente de alimentación (Ui) | Green LED (lights up when the power is ON) |
| Indicadores: Salida de seguridad [OUT] | Green LED (lights up when safety output is closed)(Note：The operation indicator is marked as "Enabling" on the unit forSF-C12.) |
| Cumplimiento de la directiva de marcado CE | Machinery Directive, Low Voltage (SF-C11/C13 only) Directive, EMC Directive, RoHS Directive |
| Función de monitorización de relé externo | Incorporated |
| Normas aplicables: Europa (UE) | EN 61496-1 (Type 4), EN 55011, EN ISO 13849-1 (Category 4, PLe), ISO 13849-1 (Category 4, PLe) |
| Salida de seguridad: Resistencia de contacto | 100 mOhm or less (initial value) |
| Cortinas de luz de seguridad conectables | SF4D / SF4B / SF4B-G / SF2Bseries |
| Indicadores: Interbloqueo (INTER_LOCK) | Yellow LED (lights up when safety output is opened) |
| Salida de seguridad: Vida útil eléctrica | 100,000 times or more (open/close frequency of 20 times/min, 230 V AC, 3 A, using resistance load)(Note：The life expectancy of the relay varies depending on the type of load, open / close frequency, ambient conditions and others.) |
| Salida de seguridad: Vida útil mecánica | 10,000,000 times or more (open/close frequency of 180 times/min)(Note：The life expectancy of the relay varies depending on the type of load, open / close frequency, ambient conditions and others.) |
| Normas aplicables: América del Norte | ANSI/UL 61496-1 (Type 4), UL 1998 (Class 2) (Note：SF-C11andSF-C13comply with UL 1998 (Class 2).) |
| Salida de seguridad:Categoría de aplicación | AC-15, DC-13 (IEC 60947-5-1) |
| Salida auxiliar de semiconductor (AUX) | <Minus ground (Setting for PNP)>PNP open-collector transistor・Max. source current: 60 mA・Applied voltage: sameas supply voltage(between the semiconductor auxiliary output and +V)・Residual voltage: 2.3 V or less (at source current 60 mA)Leakage current: 2 mA or less<Plus ground (Setting for NPN)>NPN open-collector transistor・Max. sink current: 60 mA・Applied voltage: same as supply voltage(between the semiconductorauxiliary output and 0 V)・Residual voltage: 1.5 V or less(at sink current 60 mA)Leakage current: 2 mA or less |
| Retardo de recogida (reinicio automático / reinicio manual) | 80 ms or less / 90 ms or less |
| Salida de seguridad:Material de contacto/contactos | AgSnO, self cleaning, positively driven |
| Normas aplicables: Norma internacional | IEC 61496-1 (Type 4) |
| Salida de seguridad: Fusible de protección de contacto nominal | 6 A (slow blow) |
| Resistencia ambiental: Grado de protección | Enclosure: IP40Terminal: IP20 |
| Salida auxiliar: Fusible de protección de contacto nominal | 2 A (slow blow) |
| Salida auxiliar: Tensión/corriente nominal de funcionamiento | 24 V DC / 2 A, Min. applicable load: 10 mA (at 24 V DC) |
| Salida auxiliar de semiconductor (AUX): Operación de salida | Related to auxiliary output of safety light curtain |
| Salida de seguridad: Tensión nominal de funcionamiento (Ue) / Corriente nominal de funcionamiento (le) | 6 A / 30 V DC, 6 A / 230 V AC, resistive load (For inductive load, during contact protection) Min. applicable load: 10 mA (at 24 V DC)(Note：If severalSF-C11orSF-C13units are being used in a line together, leavea space of 5 mm0.197 inor more between each unit. If the units are touching each other, reduce the rated operating current for safety output in accordance with the ambient operating temperature as shown in the graphs below.) |
Descripción del producto
DIN rail control unit for SF2B/SF4B, applicable to 8-wire cables with connector, control up to category 4
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
