En stock Producto destacado
VAL-MS BE

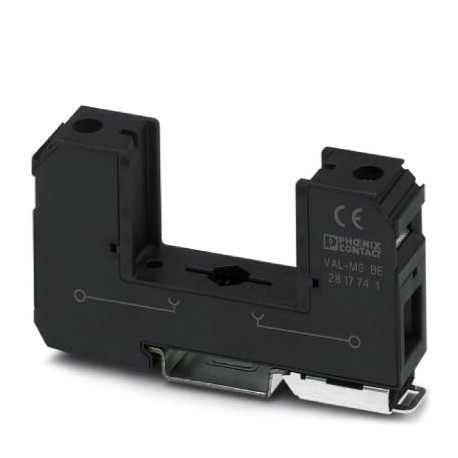

VAL-MS BE 2817741 PHOENIX CONTACT Type 2 surge protection base element
$0.00USD
4935 en stock
Especificaciones clave
GTIN:4017918148164
Clave de pedido:2817741
Página del catálogo:Page 58 (C-4-2017)
Unidad de embalaje:10 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918148164 |
| Clave de pedido | 2817741 |
| Página del catálogo | Page 58 (C-4-2017) |
| Unidad de embalaje | 10 pc |
| Nota (General) | For installation into a touch protected cabinet. For applications with UC> 500 V distances at the side and distances at the connection area must be minimum of 5 mm between different active parts including earthed parts. |
| País natal | DE (Germany) |
| Número de arancel aduanero | 85366990 |
| (Condiciones ambientales) | T2 |
| (Circuito de protección) | 4.5 Nm (25 mm² ... 35 mm²) |
| (Datos de conexión UL) | EN 61643-11 2012 |
| Altitud (Dimensiones) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (Condiciones ambientales) | Base element, DIN rail mounting |
| Color (Condiciones ambientales) | jet black RAL 9005 |
| Tipo de SPD (datos de conexión) | 4CA |
| Profundidad (Datos Comerciales Clave) | 51.5 mm (incl. DIN rail 7.5 mm) |
| Ancho (Datos Comerciales Clave) | 17.6 mm |
| Tipo EN (Condiciones ambientales) | T2 |
| Altura (Datos Comerciales Clave) | 89.8 mm |
| Tensión nominal (Datos de conexión) | 690 V AC |
| Choque (operación) (Dimensiones) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Grado de protección (Dimensiones) | IP20 (only when all terminal points are used) |
| Rosca de tornillo (circuito de protección) | M5 |
| Tipo de montaje (Condiciones ambientales) | DIN rail: 35 mm |
| Vibración (funcionamiento) (Dimensiones) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Peso por pieza (sin embalaje) | 66.500 g |
| Material de la carcasa (Condiciones ambientales) | PA 6.6 |
| Longitud de pelado (circuito de protección) | 16 mm |
| Par de apriete (especificaciones UL) | 4 lbf-in. |
| Método de conexión (circuito de protección) | Fork-type cable lug |
| Paso horizontal (datos comerciales clave) | 1 Div. |
| Par de apriete (circuito de protección) | 3 Nm (1,5 mm² ... 16 mm²) |
| Grado de contaminación (Condiciones ambientales) | 2 |
| Número de posiciones (Condiciones ambientales) | 1 |
| Normas/regulaciones (datos de conexión UL) | IEC 61643-11 2011 |
| Temperatura ambiente (funcionamiento) (Dimensiones) | -40 °C ... 80 °C |
| Clasificación de pruebas IEC (condiciones ambientales) | II |
| Humedad admisible (funcionamiento) (Dimensiones) | 5 % ... 95 % |
| Frecuencia nominal fN (Descripciones adicionales) | 50 Hz (60 Hz) |
| Sección transversal del conductor AWG (especificaciones UL) | 30 ... 14 |
| Corriente de carga nominal IL (Descripciones adicionales) | 80 A |
| Sección transversal del conductor AWG (circuito de protección) | 15 ... 2 |
| Par de apriete (indicador UL/señalización remota) | 30 lbf-in. |
| Sección transversal del conductor sólido (Circuito de protección) | 1.5 mm² ... 35 mm² |
| Mensaje de fallo de protección contra sobretensiones (condiciones ambientales) | none |
| Temperatura ambiente (almacenamiento/transporte) (Dimensiones) | -40 °C ... 80 °C |
| Sección transversal del conductor flexible (Circuito de protección) | 1.5 mm² ... 16 mm² |
| Tensión continua máxima UC (Descripciones adicionales) | 600 V AC |
| Sección transversal del conductor AWG (indicador UL/señalización remota) | 10 ... 2 |
| Clasificación de inflamabilidad según UL 94 (condiciones ambientales) | V-0 |
| Clasificación de corriente de cortocircuito ISCCR (Descripciones adicionales) | 25 kA |
| Fusible de respaldo máximo con cableado derivado (Descripciones adicionales) | 125 A (gG) |
| Fusible de respaldo máximo con cableado pasante tipo V (Descripciones adicionales) | 80 A (gG) |
Descripción del producto
Base element for type 2 unloaders from the VALVETRAB MS product series. Execution: 1 channel
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
